Поворотный редуктор FR01
Промышленные поворотные планетарные редукторы, обеспечивающие крутящий момент от 1000~1100000 Нм и соотношение скоростей от 3,5~2000, в основном используются в строительной технике, горнодобывающей технике, промышленном оборудовании, подъеме судов и гаваней. Преимуществами промышленных поворотных редукторов являются небольшие размеры, высокий крутящий момент и широкий выбор вариантов монтажа.
Описание
маркер
FR01
| Модель | Соотношение | T2 (N.m) | T2 max | n1 max | Pt(kW) |
| FR011 | 3.38~10.5 | 300-1200 | 1600 | 4000 | 12 |
| FR012 | 11.42~48.16 | 750-1200 | 1600 | 4000 | 8 |
| FR013 | 65.14~765.1 | 750-1200 | 1600 | 4000 | 5 |
| Примечание: Мотор сборки и редуктор соотношение скорости может быть изменено в соответствии с фактическими Другие специальные требования, пожалуйста, свяжитесь с нашим техническим персоналом. | |||||

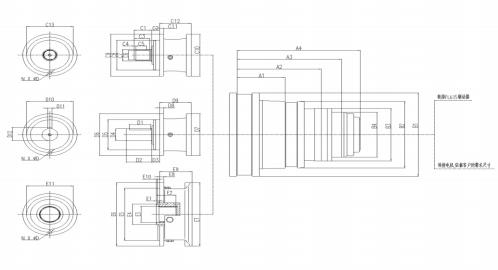

| модели/Размеры | FR01
(выход наружного шлица) |
модели/Размеры | FR01
(выход внутреннего шлица) |
модели/Размеры | FR01
(выход плоского шлицевого) |
| C1 | 55 | E1 | 5 | D1 | 70 |
| C2 | 7 | E2 | 34.7 | D2 | 82 |
| C3 | 48 | E3 | 42 | D3 | 7 |
| C4 | 5 | E4 | 50 | D4 | 42 k6 |
| C5 | 30 | E5 | 110 f7 | D5 | 110 f7 |
| C6 | 35 | E6 | 180 | D6 | 180 |
| C7 | 42 | E7 | 183 | D7 | 183 |
| C8 | 110 f7 | E8 | 13 | D8 | 13 |
| C9 | 180 | E9 | 71 | D9 | 61/98 |
| C10 | 183 | E10 | 8 | D10 | 165 |
| C11 | 13 | E11 | 165 | D12 | 12 |
| C12 | 61/98 | D45 | 45 | ||
| C13 | 165 | ||||
| NXφD | 8xφ9 | NXφD | 8xφ9 | NXφD | 8xφ9 |
| Параметры шлица | B40X36 | Параметры шлица | A40X36 | ||
| DNI5482 | DNI5480 |
| Входной двигатель или монтаж двигателя в соответствии с требованиями заказчика |
| A1 | A2 | A3 | A4 | B1 | B2 | B3 | B4 |
| 66 | 122 | 178 | / | 183 | 183 | 183 | / |
