Поворотный редуктор FR04
Промышленные поворотные планетарные редукторы, обеспечивающие крутящий момент от 1000~1100000 Нм и соотношение скоростей от 3,5~2000, в основном используются в строительной технике, горнодобывающей технике, промышленном оборудовании, подъеме судов и гаваней. Преимуществами промышленных поворотных редукторов являются небольшие размеры, высокий крутящий момент и широкий выбор вариантов монтажа.
Описание
маркер
FR04
| Модель | Передаточное отношение | T2 (N.m) | T2 max | n1 max | Pt(KW) |
| FR041 | 3.5~7.25 | 3300~5800 | 6000 | 3800 | 20 |
| FR042 | 10.78~52.56 | 3300~5800 | 6000 | 4000 | 15 |
| FR043 | 53.78~364.8 | 3300~5800 | 6000 | 4000 | 10 |
| Примечания: Мотор сборки и редуктор соотношение скорости может быть изменено в соответствии с фактическими Другие специальные требования, пожалуйста, свяжитесь с нашим техническим персоналом. | |||||

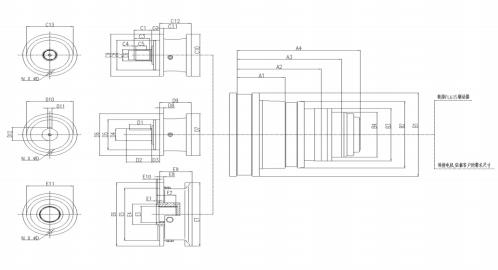

| Модель/Размер |
FR04 (Внешний шлицевой выход) |
Модель/Размер |
FR04 (Внутренний шлицевой выход) |
Модель/Размер |
FR04 (Выходной вал с плоской шпонкой) |
| C1 | 68 | E1 | 8 | D1 | 90 |
| C2 | 15 | E2 | 44 | D2 | 105 |
| C3 | 58 | E3 | 60H | D3 | 15 |
| C4 | 8 | E4 | 75 | D4 | 65 m6 |
| C5 | 38 | E5 | 150 f7 | D5 | 150 f7 |
| C6 | 50 f7 | E6 | 190 | D6 | 220 |
| C7 | 60 f7 | E7 | 240 | D7 | 240 |
| C8 | 150 f7 | E8 | 10 | D8 | 16 |
| C9 | 220 | E9 | 71 | D9 | 115 |
| C10 | 240 | E10 | 1.5 | D10 | 195 |
| C11 | 16 | E11 | 165 | D11 | 18 |
| C12 | 115 | D12 | 69 | ||
| C13 | 195 | ||||
| NXφD | 10xφ14 | NXφD | 10xφ14 | NXφD | 10xφ14 |
| Параметры шлица | B58x53 | Параметры шлица | A58X53 | ||
| DNI5482 | DNI5482 |
| Входной двигатель или крепление двигателя по запросу |
| A1 | A2 | A3 | A4 | B1 | B2 | B3 | B4 |
| 77 | 145 | 197 | 237 | 240 | 240 | 183 | 183 |
