Поворотный редуктор FR2300
Промышленные поворотные планетарные редукторы, обеспечивающие крутящий момент от 1000~1100000 Нм и соотношение скоростей от 3,5~2000, в основном используются в строительной технике, горнодобывающей технике, промышленном оборудовании, подъеме судов и гаваней. Преимуществами промышленных поворотных редукторов являются небольшие размеры, высокий крутящий момент и широкий выбор вариантов монтажа.
Описание
маркер
FR2300
| Модель | Соотношение i | T2 (N.m) | T2 max | n1 max | Pt (KW) |
| FR2301 | 4.33 | 286000 | 387500 | 600 | 98 |
| FR2302 | 18.1~25.98 | 275000~286000 | 387500 | 1200 | 75 |
| FR2303 | 73.12~191.21 | 275000~286000 | 387500 | 2000 | 54 |
| FR2304 | 298.34~1663.55 | 275000~286000 | 387500 | 3800 | 38 |
| Примечания: соотношение скоростей двигателя и редуктора может быть изменено в соответствии с фактическими требованиями пользователя Другие специальные требования, пожалуйста, свяжитесь с нашим техническим персоналом. | |||||

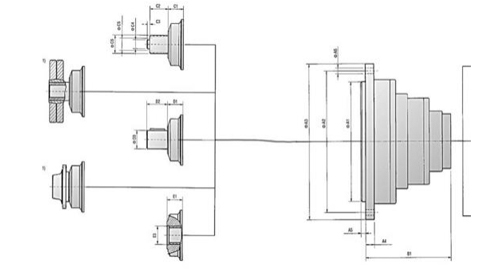

| Модель/Размер |
FR2300 (Внешний шлицевой выход) |
Модель/Размер |
FR2300 (Внутренний шлицевой выход) |
Модель/Размер |
FR2300 (Выходной вал с плоской шпонкой) |
| C1 | 545 | E1 | 545 | D1 | 545 |
| C2 | 185 | D2 | 310 | ||
| C3 | 35 | D3 | 220 | ||
| C4 | 130 | ||||
| C5 | 180 | ||||
| Размер болта | M20 | ||||
| Параметры шлица | W220X5X42 | Параметры шлица | N220X5X42 | ||
| DNI5480 | DNI5480 |
| Входной двигатель или монтаж двигателя в соответствии с требованиями заказчика |
| A1 | A2 | A3 | A4 | A5 | A6 | B1Max |
| 580 | 630 | 670 | 219 | 30 | φ26x30 | 700 |
