Поворотный редуктор FR250
Промышленные поворотные планетарные редукторы, обеспечивающие крутящий момент от 1000~1100000 Нм и соотношение скоростей от 3,5~2000, в основном используются в строительной технике, горнодобывающей технике, промышленном оборудовании, подъеме судов и гаваней. Преимуществами промышленных поворотных редукторов являются небольшие размеры, высокий крутящий момент и широкий выбор вариантов монтажа.
Описание
маркер
FR250
| Модель | Соотношение | T2 (N.m) | T2 max | n1 max | Pt(KW) |
| FR251 | 4.04~6 | 15000~25000 | 35000 | 3500 | 50 |
| FR252 | 14.14~36 | 15000~25000 | 35000 | 3500 | 30 |
| FR253 | 43.55~261 | 15000~25000 | 35000 | 3500 | 20 |
| FR254 | 282.7~2741 | 15000~25000 | 35000 | 3500 | 15 |
| Примечания: Мотор сборки и редуктор соотношение скорости может быть изменено в соответствии с фактическими Другие специальные требования, пожалуйста, свяжитесь с нашим техническим персоналом. | |||||

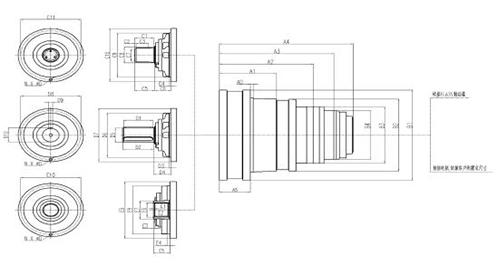

| Модель
Размер |
FR250 (Внешний шлицевой выход) |
Модель
Размер |
FR250 (Внутренний шлицевой выход) |
Модель
Размер |
FR250 (Выходной вал с плоской шпонкой) |
| C1 | 97 | E1 | 7 | D1 | 200 |
| C2 | 12 | E2 | 85 | D2 | 210 |
| C3 | 65 | E3 | / | D3 | 17 |
| C4 | 17 | E4 | 17 | D4 | 180 |
| C5 | 110 | E5 | 95 | D5 | 110 m6 |
| C6 | 280 | E6 | 102 H7 | D6 | 340 f7 |
| C7 | 80 f6 | E7 | 130 | D7 | 399 |
| C8 | 105 f6 | E8 | 340 f7 | D8 | 370 |
| C9 | 340 f7 | E9 | 399 | D9 | 28 |
| C10 | 399 | E10 | 370 | D10 | 116 |
| C11 | 370 | ||||
| NXφD | 15xφ18 | NXφD | 15xφ18 | NXφD | 15xφ18 |
| Параметры шлица | B100X94 | Параметры шлица | A100X94 | ||
| DNI5482 | DNI5482 |
| Входной двигатель или монтаж двигателя в соответствии с требованиями заказчика |
| A0 | A1 | A2 | A3 | A4 | A5 | B0 | B1 | B2 | B3 | B4 |
| 17 | 123 | 218 | 283 | 336 | 130 | 340 f7 | 399 | 280 | 240 | 183 |
