Поворотный редуктор FR400
Промышленные поворотные планетарные редукторы, обеспечивающие крутящий момент от 1000~1100000 Нм и соотношение скоростей от 3,5~2000, в основном используются в строительной технике, горнодобывающей технике, промышленном оборудовании, подъеме судов и гаваней. Преимуществами промышленных поворотных редукторов являются небольшие размеры, высокий крутящий момент и широкий выбор вариантов монтажа.
Описание
маркер
FR400
| Модель | Соотношение | T2 (N.m) | T2 max | n1 max | Pt(KW) |
| FR401 | 4.18~6 | 50000~53000 | 72000~84000 | 800 | 60 |
| FR402 | 16.51~45 | 50000~53000 | 72000~84000 | 2000 | 38 |
| FR403 | 57.79~159.1 | 50000~53000 | 72000~84000 | 3800 | 25 |
| FR404 | 178~1958 | 50000~53000 | 72000~84000 | 4000 | 17 |
| Примечания: Мотор сборки и редуктор соотношение скорости может быть изменено в соответствии с фактическими Другие специальные требования, пожалуйста, свяжитесь с нашим техническим персоналом. | |||||

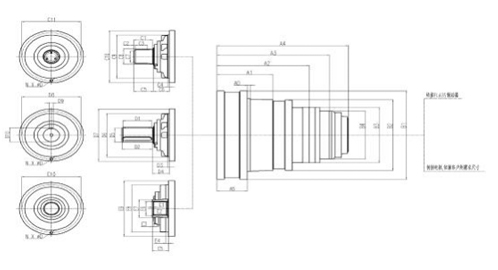

| Модель/Размер |
FR400 (Внешний шлицевой выход) |
Модель/Размер |
FR400 (Внутренний шлицевой выход) |
Модель/Размер |
FR400 (Выходной вал с плоской шпонкой) |
| C1 | 109 | E1 | 15 | D1 | 200 |
| C2 | 13 | E2 | 90 | D2 | 220 |
| C3 | 90 | E3 | / | D3 | 10 |
| C4 | 10 | E4 | 10 | D4 | 145 |
| C5 | 140 | E5 | 140 | D5 | 130 m6 |
| C6 | 145 | E6 | 142 H7 | D6 | 370 f7 |
| C7 | 110 g6 | E7 | 185 | D7 | 445 |
| C8 | 130 g6 | E8 | 370 f7 | D8 | 400 |
| C9 | 370 f7 | E9 | 445 | D9 | 32 |
| C10 | 445 | E10 | 400 | D10 | 137 |
| C11 | 400 | ||||
| NXφD | 35xφ15.5 | NXφD | 35xφ15.5 | NXφD | 35xφ15.5 |
| Параметры шлица | W130X3X30X40X8f | Параметры шлица | N140X5X30X26X9H | ||
| DNI5480 | DNI5480 |
| Входной двигатель или монтаж двигателя в соответствии с требованиями заказчика |
| A0 | A1 | A2 | A3 | A4 | A5 | B0 | B1 | B2 | B3 | B4 |
| 12 | 268 | 412.5 | 472 | 537 | 124 | 365 f7 | 445 | 356 | 280 | 240 |
