Поворотный редуктор FR6000
Промышленные поворотные планетарные редукторы, обеспечивающие крутящий момент от 1000~1100000 Нм и соотношение скоростей от 3,5~2000, в основном используются в строительной технике, горнодобывающей технике, промышленном оборудовании, подъеме судов и гаваней. Преимуществами промышленных поворотных редукторов являются небольшие размеры, высокий крутящий момент и широкий выбор вариантов монтажа.
Описание
маркер
FR6000
| Модель | Соотношение i | T2 (N.m) | T2 max | n1 max | Pt (KW) |
| FR6002 | 18.75 | 765000 | 1030500 | 500 | 150 |
| FR6003 | 78.37~112.491 | 765000 | 1030500 | 1000 | 100 |
| FR6004 | 316.62~827.95 | 765000 | 1030500 | 2500 | 75 |
| Примечания: соотношение скоростей двигателя и редуктора может быть изменено в соответствии с фактическими требованиями пользователя Другие специальные требования, пожалуйста, свяжитесь с нашим техническим персоналом. | |||||

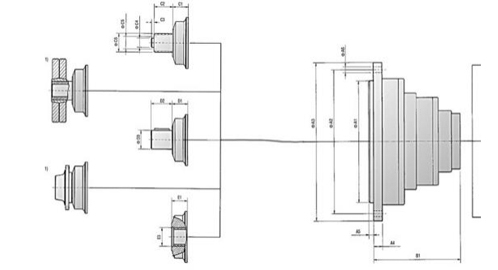

| Модель/Размер |
FR6000 (Внешний шлицевой выход) |
Модель/Размер |
FR6000 (Внутренний шлицевой выход) |
Модель/Размер |
FR6000 (Выходной вал с плоской шпонкой) |
| C1 | 785 | E1 | 785 | D1 | 785 |
| C2 | 335 | D2 | 350 | ||
| C3 | 40 | D3 | 280 | ||
| C4 | 160 | ||||
| C5 | 210 | ||||
| Размер болта | M20 | ||||
| Параметры шлица | W280X5X54 | Параметры шлица | N280X5X54 | ||
| DNI5480 | DNI5480 |
| Входной двигатель или монтаж двигателя в соответствии с требованиями заказчика |
| A1 | A2 | A3 | A4 | A5 | A6 | B1Max |
| 810 | 900 | 980 | * | 34 | φ33x36 | 1000 |
