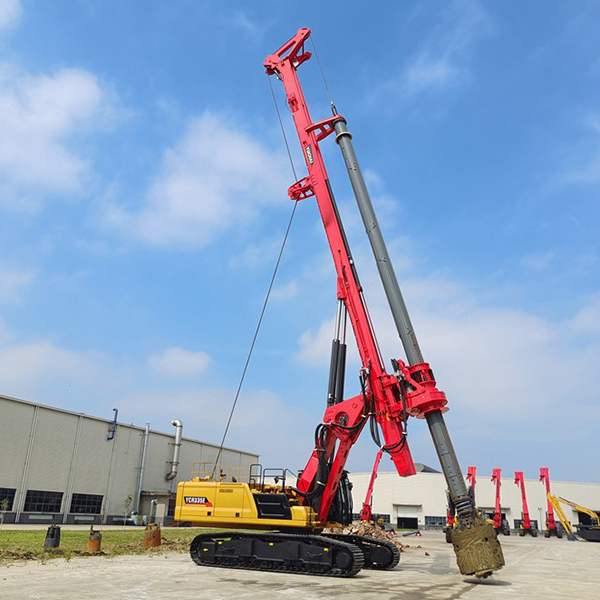

Роторная буровая установка YCR335
| Основные параметры | Измер | Параметры |
| Шасси | ||
| Модель двигателя | CAT C-9 | |
| Мощность двигателя/об/мин | WTpm | 259/1750 |
| Ширина колеи (внешняя граница) | mm | 4800 |
| Ширина ленты крыши | mm | 800 |
| Тяговое усилие | M | 585 |
| Силовая головка | ||
| Максимальный крутящий момент на выходе | *m | 335 |
| Скорость вращения силовой головки | pm | 5-27 |
| Максимальное давление | k | 280 |
| Максимальная подъемная сила | k | 340 |
| Красный ход масла под давлением | mm | 5300 |
| Главная лебедка | ||
| Максимальная подъемная сила | 370 | |
| Максимальная скорость подъема | TVmin | 75/50 |
| Диаметр каната | mm | φ36 |
| Кишка на барабане | ||
| Максимальная подъемная сила | M | 110 |
| Максимальная скорость подъема | mVmn | 70 |
| Диаметр каната | mm | φ20 |
| Угол рабочего наклона | ||
| Угол наклона мачты вперед | 5 | |
| Угол наклона мачты влево/вправо | 4 | |
| Гидравлическая система | ||
| Максимальное рабочее давление главного насоса | WPa | 2.5 |
| Бурение | ||
| Максимальный диаметр бурения | mm | 2500 |
| Макс. глубина сверления | T | 90 (фрикционная штанга MZ) |
| Максимальная глубина сверления II | T | 60 (рычаг блокировки станка IS) |
| Основная машина | ||
| Вес в рабочем состоянии | t | 95 |
| Вес машины в транспортном состоянии (без поворотного устройства) | t | 76 |
| Вес всей машины в транспортированном состоянии (без поворотного устройства, силовой головки и противовеса) | t | 65 |
| Транспортное состояние (Д×Ш×Г) | mm | 17801×3500x3745 |
| Рабочее состояние (Д×Ш×Г) | mm | 10695x4800×246-0 |
| Рекомендуемые модели бурильных труб | ||
| Конфигурация фрикционной штанги Spechcatons othcfondrl ppe | p530-6x162m | |
| Спичкатоны от механического оккинга dnl ppe | p530-4x162m | |
